NA2XS2Y

NA2XS2Y single / trio

TOEPASSINGEN

Middenspanningskabel XLPE geïsoleerd met aluminium geleider en een PE buitenmantel, in spanningsklasse 6/10kV, 12/20kV en 18/30 kV. Halogeenvrij volgens EN 60754-1/2.

Voor vaste installatie in de grond, in water, buiten, binnen en in kabelgoten voor elektriciteitscentrales, industriële toepassingen en distributienetwerken. In verband met installatie in kabelgoten en binnenruimtes moet worden aangetekend dat de PE-mantel halogeenvrij is, maar niet vlamvertragend zoals gedefinieerd in DIN VDE 0482-332-1. De hoge mechanische duurzaamheid van de PE-mantel maakt een sterke mechanische spanning mogelijk tijdens installatie of gebruik.

Verschillende maten ook leverbaar als trio kabel.

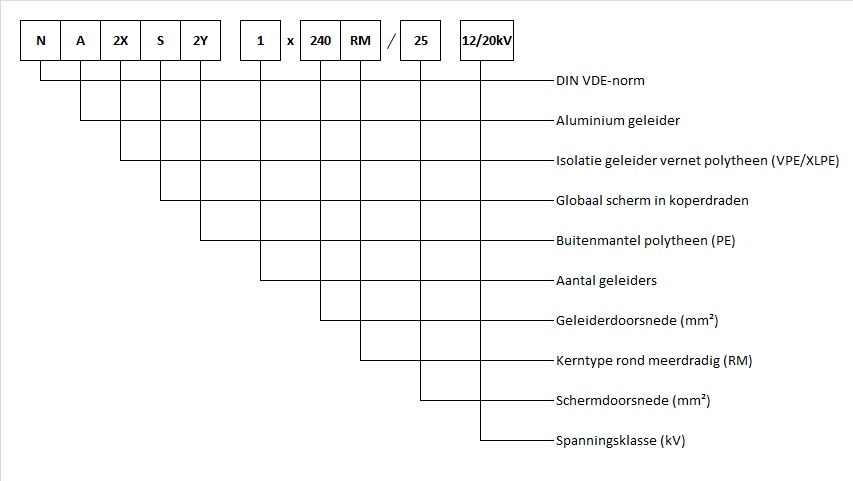

Codering:

CONSTRUCTIE
Kern min. 50mm² / max. 1200mm²
Geleider rond aluminium, klasse 1 (RE) of 2 (RM)
Aantal geleiders 1
Binnen halfgeleider vernet polyethyleen (VPE / XLPE)
Aderisolatie vernet polyethyleen (VPE / XLPE)
Buiten halfgeleider vernet polyethyleen (VPE / XLPE)
Halfgeleider folie ✔
Koperscherm ✔
Buitenmantel polyethyleen (PE)
Mantelkleur zwart, rood op aanvraag

TECHNISCHE GEGEVENS
Nominale spanning Uo/U 6/10kV-12/20kV-18/30kV
Bedrijfstemperatuur max. +90°C
Max. kortsluittemperatuur +250°C
Temperatuur tijdens installatie min. -5°C / max. +70°C

OVERIGE GEGEVENS
Algemene normen DIN VDE 0276-620 / HD 620
Moeilijk brandbaar nee
Zelfdovend nee
Typologie Oostenrijk E-A2XHC2Y

OMSCHRIJVING NA2XS2Y
Aders x doorsnede in mm² buitendiameter
ca. in mm		 gewicht kabel
ca. in kg/km
6/10kV
1 x 70RM/16 28 700
1 x 95RM/16 30 813
1 x 120RM/16 31 909
1 x 150RM/25 ¹ 32 / 31 1.086 / 1.063
1 x 185RM/25 34 1.225
1 x 240RM/25 ¹ 36 / 35 1.417 / 1.385
1 x 300RM/25 39 1.624
1 x 400RM/35 42 2.011
1 x 500RM/35 45 2.347
1 x 630RM/35 49 2.904

Trio kabel
3 x 1 x 150RM/25 ¹ 69 / 67 3.290 / 3.222
3 x 1 x 185RM/25 73 3.712
3 x 1 x 240RM/25 ¹ 77 / 75 4.294 / 4.195

12/20kV
1 x 50RM/16 30 766
1 x 70RM/16 32 860
1 x 95RM/16 34 984
1 x 120RM/16 35 1.085
1 x 150RM/16 ¹ 36 1.243 /1.186
1 x 150RM/25 ¹ 36 / 36 1.268 / 1.243
1 x 185RM/25 38 1.419
1 x 240RM/25 ¹ 41 / 39 1.630 / 1.587
1 x 300RM/16 42 1.800
1 x 300RM/25 42 1.849
1 x 400RM/35 46 2.254
1 x 500RM/35 49 2.607
1 x 630RM/16 53 3050
1 x 630RM/35 ¹ 54 / 50 3.193 / 2.993
1 x 800RM/35 58 3.823
1 x 1000RE/35 58 4.261
1 x 1200RM/35 69 5.207

Trio kabel
3 x 1 x 120RM/16 75 3.283
3 x 1 x 150RM/25 78 3.854
3 x 1 x 185RM/25 82 4.300
3 x 1 x 240RM/25 87 4.939
3 x 1 x 400RM/35 98 6.832

18/30kV
1 x 50RM/16 35 972
1 x 70RM/16 37 1.079
1 x 95RM/16 39 1.229
1 x 120RM/16 40 1.347
1 x 150RM/25 42 1.525
1 x 185RM/25 43 1.690
1 x 240RM/25 46 1.924
1 x 300RM/25 48 2.147
1 x 400RM/35 51 2.593

¹ ook in RE=Rond Enkeldradig
