N2XSEH
TOEPASSINGEN
Drie-aderige middenspanningskabel met XLPE geïsoleerde koperen geleider, enkeladerig scherm en halogeenvrije moeilijk brandbare buitenmantel.
Voor vaste installatie in de grond, buiten, binnen en in kabelgoten voor elektriciteitscentrales, industriële toepassingen en distributienetwerken. Een kabel voor toepassingen waar verhoogde brandveiligheidseisen gelden.
Spanningsklasse 6/10kV.

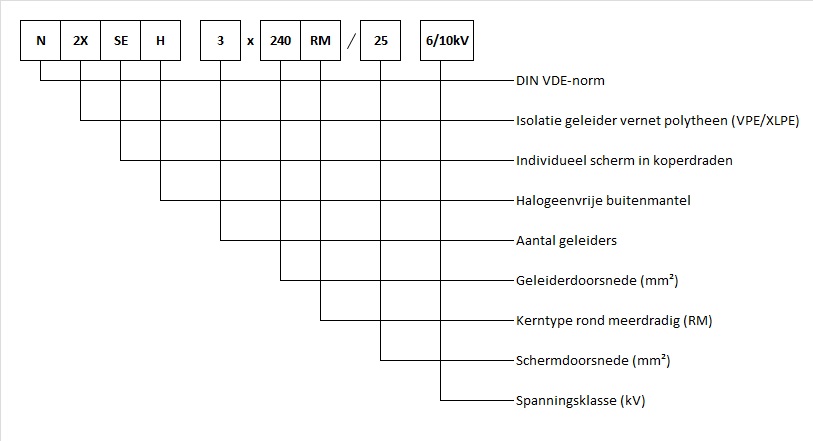

Codering:
| CONSTRUCTIE | |
|---|---|
| Kern | min. 3x50mm² / max. 3x240mm² |
| Geleider | samengeslagen blank koper, klasse 2 |
| Aantal geleiders | 3 |
| Binnen halfgeleider | vernet polyethyleen (VPE / XLPE) |
| Aderisolatie | vernet polyethyleen (VPE / XLPE) |
| Buiten halfgeleider | vernet polyethyleen (VPE / XLPE) |
| Halfgeleider folie | ✔ |
| Koperscherm | individueel rond elke geleider |
| Polyestertape | rond elke geleider |
| Vulmantel | ✔ |
| Buitenmantel | halogeenvrije moeilijk brandbare compound (VDE 0276-622) |
| Mantelkleur | zwart |
| TECHNISCHE GEGEVENS | |
|---|---|
| Nominale Spanning Uo/U | 6/10kV |
| Bedrijfstemperatuur | max. +90°C |
| Max. kortsluittemperatuur | +250°C |
| Temperatuur tijdens installatie | min. -5°C / max. +70°C |
| OVERIGE GEGEVENS | |
|---|---|
| Algemene normen | DIN VDE 0276-622 |
| Vlamvertragend | vlgs. NEN-EN-IEC 60332-1-2 |
| OMSCHRIJVING N2XSEH | ||
|---|---|---|
| Aders x doorsnede in mm² | Aders x doorsnede in mm² | gewicht kabel ca. in kg/km |
| 6/10kV | ||
| 3 x 50RM/16 | 51 | 3.840 |
| 3 x 70RM/16 | 55 | 4.700 |
| 3 x 95RM/16 | 58 | 5.770 |
| 3 x 120RM/16 | 62 | 6.930 |
| 3 x 150RM/25 | 66 | 8.040 |
| 3 x 185RM/25 | 69 | 9.450 |
| 3 x 240RM/25 | 72 | 11.700 |
